Uchwyt Spartus Master SPM-26F/8m (200A) bez wtyczki SPARTUS (NV6979)

Uchwyty SPARTUS Master są mistrzowskim połączeniem jakości wykonania, doskonałych parametrów i ergonomii. Pakiet przewodów jest lekki, elastyczny i zdolny do przenoszenia dużych obciążeń. Cykl pracy dla uchwytów chłodzonych gazem wynosi 60%, a dla uchwytów chłodzonych cieczą 100%.

Uchwyty TIG SPARTUS Master zostały stworzone z myślą o różnorodnych pracach, również takich, które wymagają niejednokrotnie wyjątkowego podejścia do zadania.

• Wyposażony jest w:metrowy odcinek skóry za rękojeścią, który zapewnia komfort spawaczowi. Nie usztywnia pakietu, czyniąc go elastycznym nawet przy niskich temperaturach zewnętrznych. Umożliwia łatwe dojście do przewodów i szybką wymianę w razie stwierdzenia ich uszkodzenia.
• ergonomiczną rękojeść, która skonstruowana jest w taki sposób by umożliwić zastosowanie wielofunkcyjnych mikrowyłączników.
• mikrowyłącznik - płytkę PCB. Połączenie płytki z przewodem sterującym za pomocą mikrozłącza nie wymaga lutowania! Ułatwia wymianę mikrowyłącznika.
• stopery wodne, czerwone i niebieskie kapturki, które zabezpieczają przed wyciekiem płynu chłodzącego po zdemontowaniu uchwytu z maszyny. Ponadto umożliwiają odróżnienie wlotu i wylotu czynnika chłodzącego.

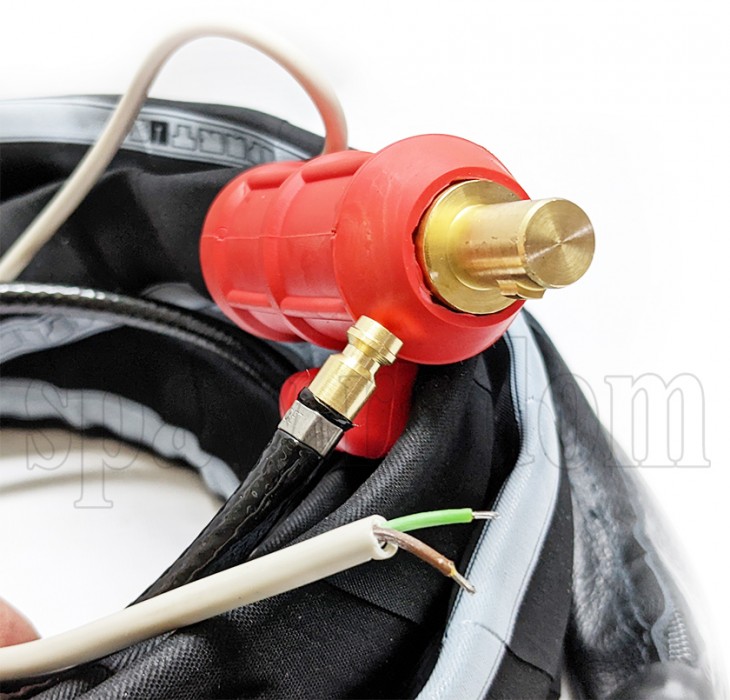

• wtyk DINSE z odejściem gaz i/lub woda. Kąt 90⁰gwarantuje mniejsze ryzyko uszkodzenia króćca. W urządzeniach o małych gabarytach taka konfiguracja zapewnia bezkolizyjne podłączanie wtyku do gniazda prądowego. Króciec wykonany jest z mosiężnego odlewu i zabezpieczony jest przeciwporażeniową osłoną z gumy silikonowej. Jest sztywniejszy i trwalszy niż plastykowy.

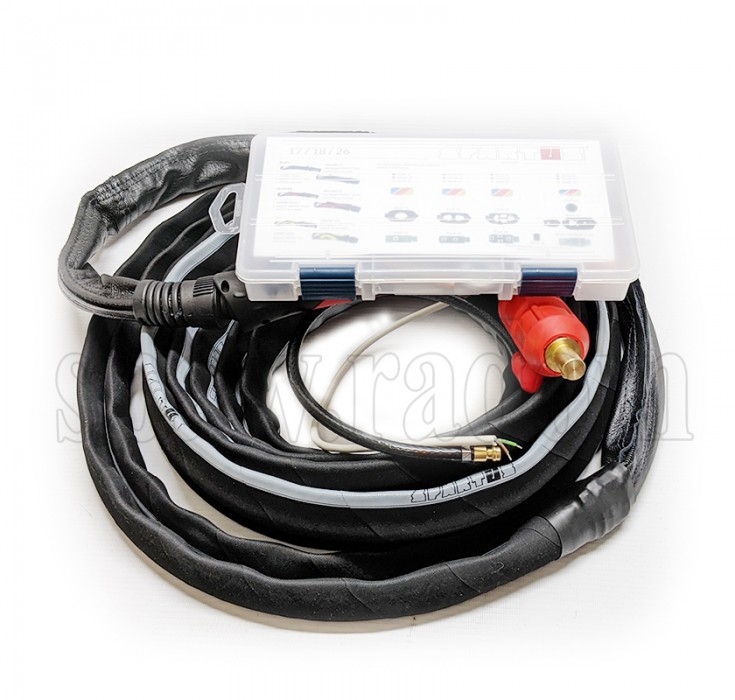

• pudełko "niezbędnik", który zapewnia spawaczowi możliwość łatwego dostępu do części eksploatacyjnych (szybko zużywających się). W zależności od potrzeb, konfiguracji złącza, bez zbędnej straty czasu może przezbroić palnik odpowiednio do wykonywanych prac.

1/1a  Korpus palnika TIG 26

       Korpus palnika TIG 26F giętki

       Korpus palnika TIG 26V z zaworkiem

       Korpus palnika TIG 26FV giętki z zaworkiem

2    Korek długi  L=146mm

3    Korek średni L=47mm

4      Korek krótki  L=19mm

5       Izolator teflonowy standard

6     Tulejka zaciskowa

7     Gniazdo (łącznik) tulejki

8     Dysza gazowa standardowa L=47mm

9      Dysza gazowa długa L=76mm

10      Izolator teflonowy do soczewki

11   Soczewka gazowa

12   Dysza gazowa do soczewki L=42mm

13   Dysza gazowa do soczewki długa L=76mm

14    Izolator teflonowy do dużej soczewki

15    Soczewka gazowa duża

16   Dysza gazowa do dużej soczewki L=48mm

17   Izolator teflonowy do wersji krótkiej

18      Tulejka zaciskowa do wersji krótkiej

19   Gniazdo (łącznik) tulejki do wersji krótkiej

20    Dysza gazowa do wersji krótkiej L=30mm

21     Izolator teflonowy do soczewki do wersji krótkiej

22   Tulejka zaciskowa do soczewki do wersji krótkiej

23   Soczewka gazowa do wersji krótkiej

24   Dysza gazowa do soczewki do wersji krótkiej L=25,5mm

25    Rękojeść (bez mikrowyłącznika)

26-1B Mikrowyłącznik pojedynczy - przycisk

26-1T  Osłona mikrowyłącznika pojedyńczego - przycisk

26-2B Mikrowyłącznik podwójny - przycisk

26-2T  Osłona mikrowyłącznika podwójnego - przycisk

26-3B Mikrowyłącznik podwójny - dźwignia

26-3T  Dźwignia mikrowyłącznika podwójnego - dźwignia

26-4B Mikrowyłącznik poczwórny - dźwignia

26-4T  Dźwignia mikrowyłącznika poczwórnego - dźwignia

26-T  Obudowa do dźwigni

28   Przewód prądowy

30     Osłona ze skóry z zamkiem L=1m

31    Osłona gumowa 25x1,0

      Osłona tekstylna gumowana 28x1,0

32    Wtyk DINSE SK25 kpl.

      Wtyk DINSE SK35 kpl.
